Kabelové průchodky HSI 90

Kabelové průchodky HSI 90 jsou jedním z nejpoužívanějších systémů pro vytváření vodotěsných a plynotěsných prostupů kabelů a chrániček s vnějším Ø 8 – 110 mm. Kabelová průchodka se skládá nejčastěji z ucpávky určené k betonáži a systémového víka, které se volí dle počtu a velkosti jednotlivých kabelů.

Ucpávky

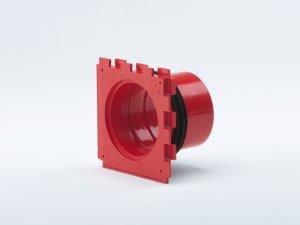

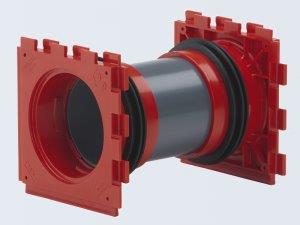

Ucpávky HSI 90 jsou vyrobené z vysoce odolného ABS plastu a jsou určeny k betonáži do stěny, která není opatřena vnější hydroizolací, tzv. „bílá vana“. Díky 3-prstencovému těsnění dojde po zabetonování k dokonalému spojení s okolním betonem. Ucpávky HSI 90 jsou dodávány včetně záslepkových vík HSI 90-D, které nejen chrání ucpávku před zatečením betonu, ale jsou zároveň plnohodnotným rezervním uzávěrem. Ucpávky je možno skládat do požadovaných sestav přímo na stavbě. Ucpávky HSI 90 je možno dodat v šikmých provedeních pod úhly 30°, 45° a 60°.

Systémová víka

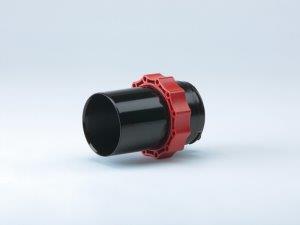

Systémová víka HSI 90 jsou určena k finálnímu utěsnění procházejících kabelů a připojení kabelových chrániček k ucpávkám a hliníkovým přírubám HSI 90. Systémová víka se volí dle počtu a vnějších průměrů procházejících kabelů nebo chrániček.

 Systémová víka HSI 90-D určená k utěsnění kabelů se dodávají včetně manžet smrštitelných za studena (KS) nebo za tepla (TM). Třemi typy systémových vík HSI 90 je možno utěsnit až 6 kabelů nebo 1 kabel s vnějším průměrem až 110 mm.
